Guía de fusibles BS88 y HRC: IEC 60269, gG, gM, aM y selección industrial
«Fusible BS88» y «fusible HRC» son términos que los ingenieros usan a diario, pero ninguno de los dos es por sí solo una especificación completa de producto. HRC —high rupturing capacity— es una descripción amplia de un fusible limitador de corriente encerrado, capaz de interrumpir con seguridad una corriente de falla elevada. BS88 es la familia de normas británicas asociada históricamente a los sistemas industriales de fusibles de cartucho, y la práctica industrial británica moderna está estrechamente armonizada con la serie IEC 60269.
Esa historia importa porque el mercado sigue usando el vocabulario antiguo aunque el marco normativo haya evolucionado. La actual IEC 60269-1 establece los requisitos generales de los fusibles limitadores de corriente de baja tensión, mientras que IEC 60269-2 cubre los fusibles destinados principalmente a uso industrial por personal autorizado. IEC 60269-2 incluye varios sistemas normalizados, entre ellos los cartuchos BS atornillados y los sistemas BS de clip. La documentación británica actual de Eaton identifica igualmente sus cartuchos industriales como conformes a BS88 e IEC 60269-1/-2.
Para el ingeniero que selecciona un fusible, las preguntas prácticas son más útiles que discutir terminología: ¿qué categoría de utilización se requiere, qué tensión y corriente intervienen, qué capacidad de corte hace falta y qué cartucho está aprobado para la instalación o el portafusibles existente? Cuando esos cuatro puntos son correctos, «BS88» y «HRC» pasan a ser etiquetas útiles de familia y no especificaciones ambiguas.

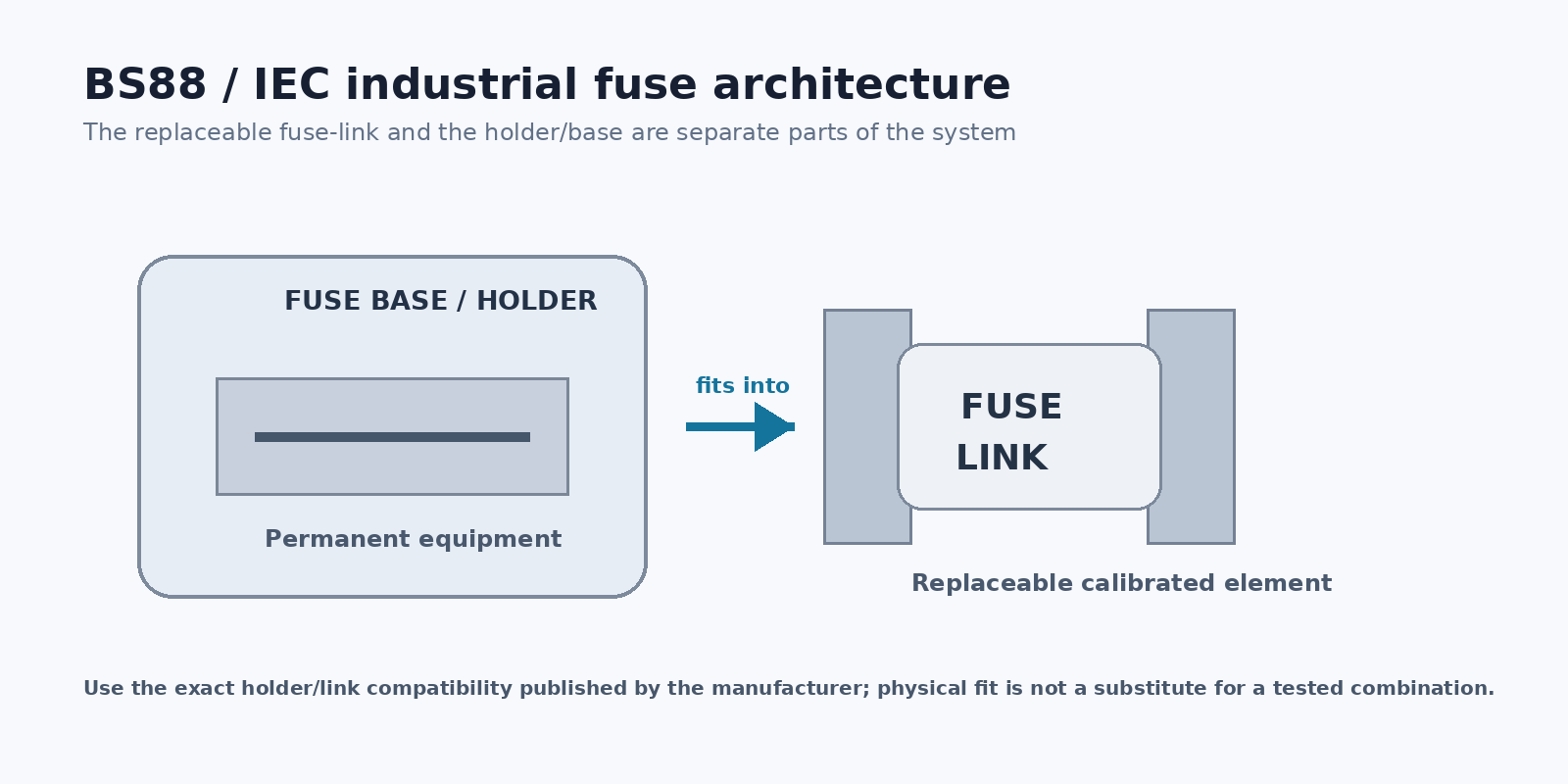

El cartucho y el portafusibles son partes distintas del sistema
Una de las diferencias más claras entre la fusión industrial IEC/BS y muchos sistemas norteamericanos de circuitos derivados es la arquitectura. El cartucho es el componente calibrado y reemplazable. El portafusibles, la base o el interruptor-fusible es el equipo reutilizable que aporta los contactos, las bornas, el aislamiento y, en algunos diseños, el portacartucho o el mecanismo de maniobra.
Eso no significa que un cartucho y cualquier portafusibles físicamente parecido puedan mezclarse libremente. Las normas definen características para cartuchos, bases y portafusibles, de modo que las piezas correctamente normalizadas se apliquen de forma coherente, pero el equipo real mantiene compatibilidades, límites de disipación de potencia, dimensiones y disposiciones de bornas propias del fabricante. La sustitución correcta es el cartucho especificado para esa familia de portafusibles, no simplemente uno que pueda forzarse entre los contactos.
Esto es especialmente importante en los sistemas British Standard de lengüeta atornillada y de clip. IEC 60269-2 identifica un sistema BS atornillado y un sistema BS de clip entre sus disposiciones industriales normalizadas. La gama actual de Eaton incluye lengüetas atornilladas desplazadas, lengüetas centradas y otras formas British Standard en un amplio rango de corrientes. Un Eaton CEO32 típico, por ejemplo, es un fusible BS88 gG de 32 A y 500 Vac, con capacidad de corte de 80 kA y referencia de construcción A4. Otros productos de la misma familia amplia usan distancias entre fijaciones y dimensiones de cuerpo diferentes.
El portafusibles forma parte, por tanto, de la selección de ingeniería. Su corriente asignada, tensión, configuración de bornas y tamaño de cartucho admitido deben encajar con la aplicación. Si se utiliza un interruptor-fusible o un portacartucho extraíble, conviene comprobar también las funciones de seccionamiento y protección contra contactos directos en la documentación del portafusibles, en lugar de suponerlas a partir del cartucho.
gG, gM y aM: el código de categoría importa más que la etiqueta HRC
Las categorías de utilización IEC son deliberadamente compactas. La primera letra minúscula identifica el rango de corte; la segunda, la aplicación o la característica prevista.
Un fusible g es de rango completo: en las condiciones especificadas puede cortar todas las corrientes que hacen fundir el elemento, desde la zona de funcionamiento inferior hasta la capacidad de corte asignada. Un fusible a es de rango parcial o de respaldo: está destinado a interrumpir corrientes superiores a una corriente mínima de corte definida y normalmente se asocia a otro dispositivo para las sobrecorrientes menores.
Las tres categorías que más importan en el trabajo industrial ordinario son:
El cartucho gG es el caballo de batalla industrial de uso general. Se selecciona normalmente cuando el fusible debe proteger conductores y equipos tanto en sobrecarga como en cortocircuito. Muchos circuitos de motor también pueden usar gG si la característica tiempo-corriente es compatible con el servicio de arranque, pero gG no está específicamente conformado en torno a una característica de arranque de motor.
gM es una categoría de motor de rango completo y merece más explicación porque su marcado puede resultar extraño. En la práctica británica, los cartuchos gM suelen usar un valor doble como 32M63. El primer valor es la corriente continua asignada asociada al cartucho y al portafusibles. El segundo describe la característica tiempo-corriente del fusible. Ese sistema de doble valor es una de las razones por las que gM no puede interpretarse mirando solo el primer número de amperios.
aM es la distinción crítica para la seguridad. Es un fusible de motor de rango parcial destinado principalmente a la protección de cortocircuito. Como no ofrece protección de sobrecarga de rango completo, un circuito de motor con aM exige un dispositivo independiente de protección de sobrecarga, como un relé térmico correctamente elegido o una función protectora equivalente. Sustituir gG o gM por aM solo porque el fusible entra en el portafusibles puede dejar el circuito sin la protección de sobrecarga prevista.
Es también la razón por la que las listas simplificadas de categorías pueden inducir a error. La primera letra del sistema normal de categorías de utilización IEC es g o a; no es un alfabeto genérico de tres vías que incluya un rango de corte «b» independiente. Las categorías para semiconductores, como aR, gR y gS, siguen la misma lógica básica de rango completo o parcial, pero se destinan a otras aplicaciones. La protección fotovoltaica se cubre con gPV según IEC 60269-6 y no debe tratarse como una aplicación industrial gG ordinaria de BS88.
Calibres, capacidad de corte y tamaños físicos
Los cartuchos industriales British Standard cubren un rango mucho más amplio que un solo tamaño de cuerpo o una sola tensión. La guía actual de productos industriales y de motor de Eaton recoge cartuchos BS88 de lengüeta desplazada y centrada desde calibres pequeños hasta varios cientos de amperios, con productos gG y gM y capacidades de corte publicadas habitualmente en 80 kA. Algunas familias concretas usan tensiones y capacidades de corte distintas, por lo que la ficha técnica exacta sigue siendo la fuente que gobierna.
Un ejemplo útil es la gama industrial británica estándar de Eaton. Los productos gG de lengüeta centrada están disponibles en tensiones de AC de hasta 690 V en parte de la gama, mientras que los límites de tensión de gM varían según la serie. Eaton publica 80 kA de capacidad de corte en muchos de estos productos. Esa cifra de 80 kA es lo bastante común para resultar familiar, pero no debe tratarse como un valor universal de BS88.
La capacidad de corte es la corriente prospectiva máxima que el fusible puede interrumpir en las condiciones de ensayo declaradas. No es lo mismo que la corriente de cresta real que atraviesa el circuito aguas abajo durante una falla. Para estudios de protección de equipos, los datos de corriente de corte e I²t del fabricante son las métricas de limitación de corriente más relevantes.
El tamaño físico también importa con independencia del calibre. Los productos British Standard se venden en varias dimensiones de lengüeta desplazada, lengüeta centrada y clip. Referencias como A1, A2, A3 o A4 aparecen en la documentación, pero el ingeniero debe usar el plano dimensional y la tabla de compatibilidad de portafusibles del fabricante, en lugar de suponer un rango de corriente universal para cada código de tamaño. Distintos fabricantes y familias de portafusibles no trazan necesariamente el mismo límite práctico alrededor de cada tamaño nominal.
Un buen proceso de selección parte, por tanto, de la aplicación y la categoría, y después comprueba tensión, corriente continua, corriente de falla y compatibilidad con el portafusibles. El tamaño físico llega después de conocer los requisitos eléctricos.
Aplicación de fusibles BS88/HRC en alimentadores y motores
Para protección de alimentadores y cables, gG suele ser la primera categoría a considerar. El fusible ofrece protección de rango completo y la curva tiempo-corriente publicada puede coordinarse con el conductor y el equipo aguas abajo. En una barra industrial con alta corriente de falla, la corriente de falla disponible debe compararse igualmente con la capacidad de corte asignada del fusible a la tensión real del circuito.
Los circuitos de motor exigen más criterio. Un fusible gM aporta protección de rango completo para circuitos de motor con una característica orientada al motor. Un fusible aM aporta protección de cortocircuito de respaldo y depende de una función de sobrecarga independiente para la zona de corrientes menores. Un fusible gG también puede usarse en un motor cuando su curva y su calibre permiten el arranque sin disparos indeseados.
La selección debe basarse, por tanto, en todo el esquema de protección del motor, no en la palabra «motor» impresa junto a un código de categoría. Pregunte qué dispositivo es responsable de la protección de sobrecarga, cuál lo es de la corriente de cortocircuito elevada y si la corriente de arranque y el tiempo de aceleración del motor quedan por debajo de la curva del fusible correspondiente.
El mismo principio se aplica a transformadores y distribución. La energización de un transformador puede producir una corriente de conexión considerable, así que el fusible elegido debe soportar la energización normal y seguir protegiendo conductores y equipos. En un alimentador, el fusible debe coordinarse con la ampacidad del conductor y con los dispositivos de protección aguas abajo. En ambos casos, las curvas tiempo-corriente del fabricante son más útiles que una afirmación genérica del tipo «los fusibles HRC son lentos» o «los fusibles HRC son rápidos».
Los fusibles rápidos British Standard son otra familia distinta. Pueden usar dimensiones atornilladas de estilo BS conocidas, pero están diseñados para protección de semiconductores y se rigen por requisitos de comportamiento diferentes, incluida IEC 60269-4. Un fusible rápido en formato BS88 no debe tratarse como sustituto gG general solo porque el cuerpo encaje en el mismo estilo de instalación.
Sustitución, marcado y comprobaciones de instalación
Un cartucho BS88/IEC suele llevar información suficiente para identificar la sustitución sin reconstruir el cuerpo. Los datos esenciales son el fabricante y la referencia, la corriente asignada, la tensión asignada, la categoría de utilización y cualquier referencia de construcción o tamaño. La capacidad de corte y las homologaciones deben confirmarse después en la ficha técnica vigente si no son completamente legibles en la pieza.
En productos gM, lea correctamente el doble valor. Un marcado como 32M63 no equivale a un marcado ordinario de 63 A gG. El primer y el segundo número cumplen funciones distintas en la característica gM. En productos aM, la propia categoría advierte de que otro dispositivo debe cubrir la zona de sobrecarga.
Al sustituir un cartucho, inspeccione también el portafusibles. La decoloración por calor, la pérdida de presión de contacto, el aislamiento agrietado, los portacartuchos dañados o la tornillería de bornas floja pueden hacer que un fusible nuevo trabaje en un entorno poco sano. El cartucho está diseñado para ser reemplazable; que la base sea reutilizable no significa que no requiera mantenimiento.
Cuando se utiliza un interruptor-fusible o un portacartucho extraíble, siga el procedimiento de seccionamiento del fabricante del equipo y las normas de bloqueo y etiquetado del sitio. No suponga que retirar un portacartucho o abrir una tapa crea una condición de trabajo segura, salvo que el dispositivo esté diseñado y clasificado para esa función de seccionamiento.
Referencia oficial de producto
La imagen siguiente es la imagen oficial de Eaton de la familia de fusibles British Standard IEC de Bussmann. Es una imagen real del fabricante, no una recreación generada por IA.
Fuente de la imagen: fusibles British Standard IEC de Eaton Bussmann.
Preguntas frecuentes
¿Es HRC lo mismo que BS88?
No exactamente. HRC es una descripción general que significa alta capacidad de ruptura. BS88 es una designación de norma británica asociada históricamente a los sistemas de fusibles de cartucho de baja tensión. Muchos productos industriales descritos como BS88 son cartuchos HRC limitadores de corriente, pero «HRC» por sí solo no identifica el sistema dimensional, la categoría de utilización ni la norma exacta.
¿Cuál es la diferencia entre gG y aM?
gG es una categoría de uso general de rango completo que cubre sobrecarga y cortocircuito dentro de su rango de funcionamiento especificado. aM es una categoría de motor de rango parcial destinada a la protección de cortocircuito y exige una función independiente de protección de sobrecarga.
¿Qué es gM?
gM es una categoría de rango completo para circuitos de motor. En la práctica británica suele usar un valor doble: uno representa la corriente continua del cartucho y del portafusibles y el otro la característica tiempo-corriente.
¿Son 80 kA la capacidad de corte estándar de todo fusible BS88 HRC?
No. 80 kA es habitual en las familias industriales British Standard actuales, incluidas muchas gamas de Eaton Bussmann, pero la capacidad de corte es un valor propio de cada serie de producto. Verifique la referencia exacta a la tensión real.
¿Puedo sustituir un cartucho BS88 de un fabricante por el de otro con el mismo calibre?
Solo tras confirmar categoría de utilización, tensión, dimensiones, distancias entre fijaciones, compatibilidad con el portafusibles, disipación de potencia y capacidad de corte requerida. Coincidir en el número de amperios no es suficiente.
