Guía de selección de fusibles 170M: alta velocidad de Eaton Bussmann

Seleccionar un fusible de alta velocidad no es solo cuestión de igualar el valor de amperios impreso en un componente antiguo. En equipos de electrónica de potencia, el fusible debe coordinarse con el dispositivo semiconductor, la tensión del sistema, la corriente de falla disponible, las condiciones de instalación y la conexión mecánica.

La familia 170M de Eaton Bussmann incluye fusibles de alta velocidad usados en diversas aplicaciones de protección de semiconductores y conversión de potencia. Las especificaciones varían según el número de catálogo, así que use esta guía como punto de partida estructurado, no como sustituto de los datos del fabricante para la pieza exacta.

Si ya conoce su número de pieza, empiece por la colección de productos 170M de FuseStock. Si todavía compara opciones, siga los pasos siguientes antes de solicitar una cotización.

1. Defina la aplicación antes de elegir el fusible

Empiece por el equipo y por el componente que necesita protección. ¿Se usa el fusible en un rectificador, un inversor, un variador de frecuencia, un bus común de CC, un SAI, un sistema de baterías u otro conjunto de electrónica de potencia? Identifique el dispositivo semiconductor o la sección de circuito protegida y consulte la recomendación de fusible del fabricante del equipo.

Registre la tensión nominal del sistema, la tensión máxima de servicio, las características de CA o CC, la corriente continua, el perfil de operación previsto y la corriente de cortocircuito prospectiva. Identifique también cualquier requisito relevante del diseño del equipo, de las normas aplicables o de la documentación de certificación.

No debe suponerse que un fusible elegido para un circuito sirve para otro solo porque los dos sistemas tengan valores de corriente parecidos.

2. Ajuste los valores de tensión y corriente

La tensión nominal del fusible debe ser adecuada para el circuito en el que va a trabajar. Confirme si el número de catálogo concreto está nominalmente apto para CA, para CC o para ambas, y verifique el valor de tensión aplicable al servicio previsto. No deduzca la aptitud para CC a partir de un valor de CA.

El valor de amperios también es solo una parte de la decisión. Considere la carga continua, el comportamiento de arranque o cíclico, la temperatura ambiente, las condiciones del envolvente, la refrigeración y la pérdida de potencia publicada del fusible. Aplique cualquier guía de reducción o de instalación especificada por el fabricante y por el diseñador del equipo.

Un fusible que soporta la carga normal puede seguir siendo inadecuado si no puede interrumpir con seguridad la corriente de falla prevista o si sus características de funcionamiento no coordinan con el dispositivo protegido.

3. Compruebe la coordinación con el semiconductor y el I²t

Muchos fusibles de alta velocidad se seleccionan para ayudar a proteger dispositivos semiconductores como diodos, tiristores e IGBT. Para esta tarea, la relación entre las características del fusible y los límites de aguante del semiconductor es crítica.

Revise los datos de I²t de prearco e I²t total de despeje del fabricante a la tensión y a las condiciones de falla relevantes. Compare esos valores con los datos de aguante publicados del dispositivo protegido y con los requisitos de coordinación del diseñador del equipo. La corriente pico de paso, el tiempo de despeje y la corriente de falla prospectiva también pueden importar.

No compare cifras de I²t sin comprobar la tensión de ensayo y las condiciones en las que se publicaron los valores. Un valor indicado para una tensión puede no representar el comportamiento a otra.

Confirme también la categoría de utilización del fusible. Por ejemplo, un fusible aR es generalmente un fusible de rango parcial para protección de semiconductores; no debe tratarse automáticamente como un dispositivo de protección de rango completo frente a sobrecarga y cortocircuito. El esquema de protección más amplio puede requerir protección de sobrecarga separada y una coordinación adecuada.

4. Verifique la capacidad de corte y las condiciones de falla del sistema

El poder de corte del fusible debe ser adecuado para la corriente de falla prospectiva a la tensión y al tipo de corriente reales del sistema. Compruebe el valor de CA o CC correspondiente y cualquier condición de circuito declarada, incluida la constante de tiempo o las consideraciones de L/R cuando proceda.

No suponga que un fusible con un valor de amperios alto tiene necesariamente capacidad de corte suficiente. El valor de corriente describe la capacidad de conducción del fusible en condiciones especificadas; la capacidad de corte se refiere a su aptitud para interrumpir con seguridad una falla en condiciones especificadas.

Si se desconocen la corriente de falla disponible o las características del circuito, obténgalas de la documentación de diseño del equipo o de un ingeniero cualificado antes de cerrar la pieza.

5. Confirme el encaje físico y los accesorios

La compatibilidad eléctrica no garantiza la compatibilidad mecánica. Verifique el tamaño del cuerpo del fusible, las dimensiones totales, el espaciado de taladros o de conexión, el tipo de borne, el tamaño de tornillo y las distancias de aislamiento requeridas. Compruebe si la instalación exige un indicador visual, un indicador compatible con microinterruptor o un accesorio específico.

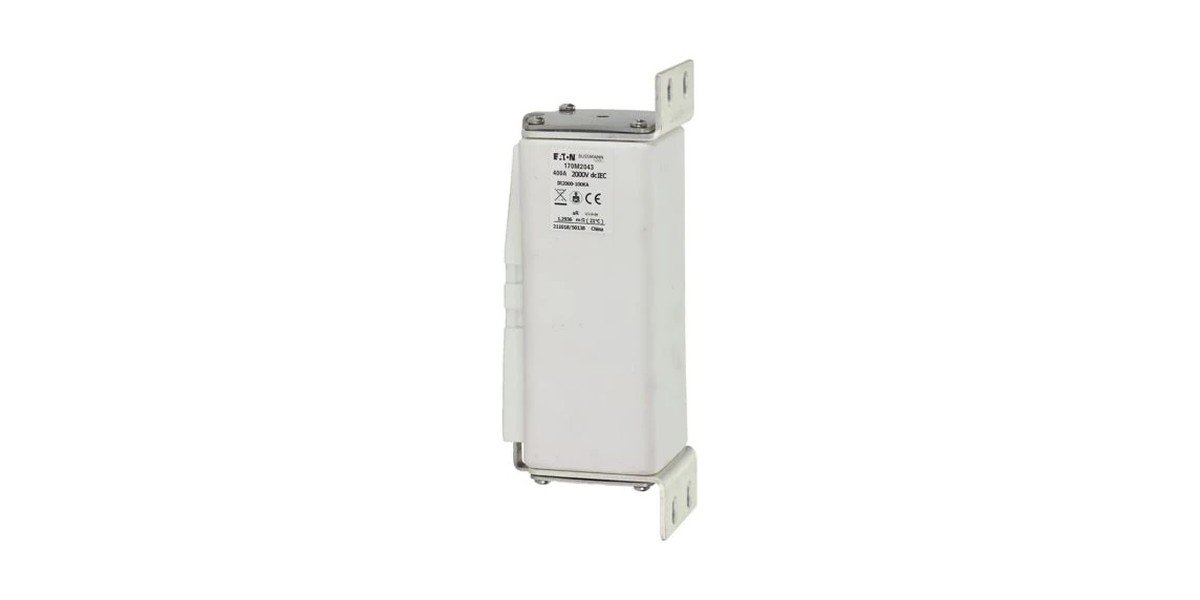

Al sustituir un fusible instalado, compare el número de catálogo exacto y el plano dimensional del fabricante en lugar de fiarse de una fotografía. Fusibles de aspecto parecido pueden tener características eléctricas o disposiciones de conexión distintas.

6. Use esta lista de comprobación previa a la compra

Antes de seleccionar o cotizar un fusible 170M, reúna:

• Número de catálogo completo o referencia de la lista de materiales del equipo
• Tipo de sistema de CA o CC y tensión máxima de servicio
• Corriente continua y perfil de operación
• Corriente de falla prospectiva y capacidad de corte requerida
• Datos del semiconductor protegido y requisitos de coordinación
• Información de I²t de prearco y de despeje total
• Tamaño del fusible, tipo de borne, dimensiones de montaje y requisitos de indicador
• Cantidad, destino y plazo de entrega solicitado

Preguntas frecuentes

¿Puedo seleccionar un fusible 170M solo por el amperaje?

No. El valor de corriente importa, pero también hay que comprobar tensión, aptitud para CA/CC, capacidad de corte, coordinación por I²t, encaje físico y aplicación.

¿Son intercambiables todos los fusibles 170M?

No. La familia contiene números de catálogo y configuraciones distintas. Un aspecto similar o un valor de corriente parecido no demuestra equivalencia eléctrica ni mecánica.

¿Puede un fusible aR sustituir a un fusible de uso general?

No automáticamente. La categoría de utilización y el rango de protección deben coincidir con el diseño de protección del equipo. Haga revisar el esquema completo por un ingeniero cualificado cuando la equivalencia sea dudosa.

Encuentre el modelo 170M adecuado

Explore la colección de productos 170M de FuseStock para localizar un número de catálogo, revisar la información disponible del producto y pasar a la página correspondiente. Como ejemplo de datos específicos de modelo, vea la página del producto Eaton Bussmann 170M6500.

Al solicitar una cotización, incluya el número de pieza completo y cualquier requisito conocido de valores nominales o de instalación. Eso facilita verificar el modelo previsto antes de cursar el pedido.

Nota técnica: este artículo es una guía general de selección. Verifique siempre la hoja de datos vigente del fabricante y los requisitos del equipo para el número de catálogo exacto. La selección final y la coordinación de protecciones debe revisarlas un ingeniero eléctrico cualificado.
