What are the current and voltage ratings of FWH-30A14F?

FWH-30A14F is rated 30A at 500V AC/DC.

What is the breaking capacity of FWH-30A14F?

FWH-30A14F has a breaking capacity of 200kA AC / 50kA DC. Confirm this covers the available fault current at the installation point.

What package size does FWH-30A14F use?

FWH-30A14F uses 14 × 51 mm package size.

Which standards and approvals apply to FWH-30A14F?

FWH-30A14F is listed under UL Recognized|CSA by rating|CE.

What is FWH-30A14F used for?

FWH-30A14F is listed for Защита DC шины, Приводы двигателей, Пусковые устройства двигателя, Преобразование энергии applications. Verify suitability for your circuit before ordering.

Eaton Bussmann

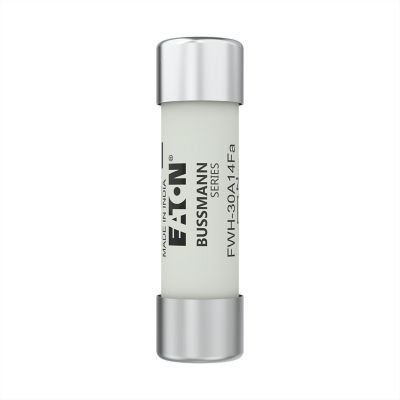

Eaton Bussmann FWH-30A14F 30A 500V AC/DC высокоскоростной предохранитель класса 14x51mm aR

Name: Eaton Bussmann FWH-30A14F 30A 500V AC/DC высокоскоростной предохранитель класса 14x51mm aR
Brand: Eaton Bussmann
SKU: FWH-30A14F

Артикул: FWH-30A14F

● Уточнить наличие

FWH-30A14F: 30A; 500V AC/DC; Класс aR; высокоскоростной (aR); 200kA AC / 50kA DC.

Номинальный ток30A

Номинальное напряжение500V AC/DC

Отключающая способность200kA AC / 50kA DC

Корпус14 × 51 mm

Tags

FWH-30A14FBussmann FWH Series (14x51mm aR High-Speed Fuse)500V AC/DCкласс aR

Eaton Bussmann FWH-30A14F — это быстродействующий предохранитель 14x51mm на 30A при 500V AC/DC. Отключающая способность: 200kA AC / 50kA DC. Типичные применения: общая шина DC, приводы постоянного тока, преобразователи / выпрямители мощности, пускатели с пониженным напряжением. Источник: полный каталог Bussmann 1007 (2018), страница 4-25.

Технические характеристики

Артикул: FWH-30A14F
Артикул производителя: FWH-30A14F
Серия: FWH Series (14x51mm aR High-Speed Fuse)
Номинальный ток: 30A
Номинальное напряжение: 500V AC/DC
Переменный / постоянный: AC/DC
Отключающая способность: 200kA AC / 50kA DC
Корпус / габариты: 14 × 51 mm
Монтаж: Колпачок / Зажим
Применение: Защита DC шины · Приводы двигателей · Пусковые устройства двигателя · Преобразование энергии
Быстродействие предохранителя: Высокоскоростной
Категория применения: aR
Допуски: CE · CSA by rating · UL Recognized
Сертификаты: UL Recognized|CSA by rating|CE
Источник: полный каталог Bussmann 1007 (2018), страница 4-25.; Потери мощности при номинальном токе: 9 W
